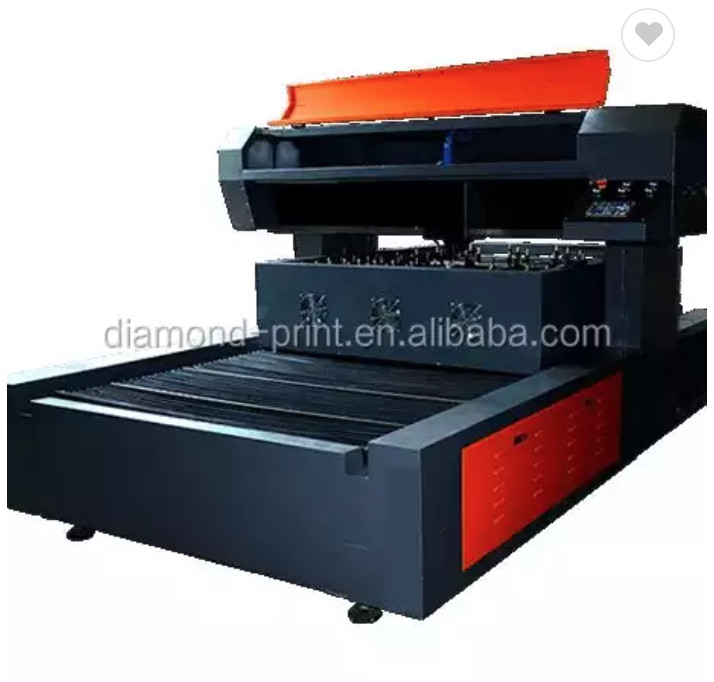

Máquina de corte por láser con generador de flujo rápido de 2200 W, velocidad de 1,8 M/Min para fabricación de tablero de troquel
Configuración y parámetros detallados de la máquina de corte por láser
1. La máquina herramienta adopta un diseño de estructura de pórtico, lo que hace que la máquina herramienta sea más estable y confiable, y tiene un tamaño pequeño.
2. Máquina de corte por láser de conmutación automática para metales y no metales, realiza realmente una máquina para múltiples usos.
3. Uso de husillo de bolas de precisión y guía lineal como elementos de transmisión, alta precisión, velocidad rápida, velocidad máxima de funcionamiento (sin carga) 24 m / min, precisión de posicionamiento ± 0,03 mm / m, precisión de posicionamiento repetido ± 0,01 mm.
4. Usando el sistema de control numérico especial láser PA, combinando el láser y el sistema de control de la máquina herramienta en uno.Con el desarrollo de HMI, CNC y PLC, de acuerdo con el método más avanzado del mundo, usando WINDOWS como plataforma operativa, corte orientado por láser desarrollado de forma independiente El sistema operativo de la máquina integra funciones de control de energía patentadas de corte por láser, funciones de operación de la máquina, funciones de operación láser, biblioteca de procesos de corte experto, diagnóstico remoto y otras funciones.
5. Equipado con programación automática CAD / CAM dedicada y software de anidamiento automático, que es conveniente para dibujar y programar en producción, y ahorra materias primas al máximo y personaliza funciones especiales del proceso de corte.
6. Se adopta un sistema de eliminación de polvo simultáneo para las áreas superior e inferior.Los desechos de corte caen de la tolva al carro de desechos, lo cual es conveniente para que el operador los limpie con regularidad.
7. Sensor capacitivo LASERMECH de EE. UU. (metal cortado), cabezal de corte con soporte de lente de enfoque tipo cajón, es muy conveniente reemplazar y limpiar lentes;se puede intercambiar con lentes de 7,5″ y 5″, y se puede cambiar de placa en cualquier momento durante el corte mediante la perilla del panel.Distancia entre caras para garantizar la calidad del corte.Se agregó protección contra colisión del cabezal de corte.
8. Adopte un camino de luz cerrado y eliminación de polvo con presión positiva para garantizar la vida útil de la lente.
9. Todos los componentes del circuito de gas son componentes importados.El diseño es avanzado y fiable.Puede equiparse con tres gases de corte diferentes al mismo tiempo y puede seleccionarse libremente.Al mismo tiempo, la presión del panel se puede cambiar en cualquier momento durante el corte.Todo el sistema neumático adopta un diseño resistente a altas presiones.Al cortar placas de acero inoxidable, la presión de nitrógeno puede alcanzar los 2,0 Mpa, lo que garantiza la estabilidad del sistema neumático y, por lo tanto, la calidad de la sección de corte.
10. Tecnología exclusiva de corte por láser, ajuste de pendiente de potencia láser de respuesta de alta velocidad, limpieza automática de boquillas, punzonado de alta velocidad, movimiento de salto de rana, reposicionamiento y corte trasero.
Modelo de máquina de corte por láser: HY-2512-S2200
máx.tamaño de corte |
2500×1250 | milímetro |
eje x | 2550 | milímetro |
eje Y | 1250 | milímetro |
eje Z | 100 | milímetro |
Precisión de posición de los ejes X e Y |
±0,03/m | milímetro |
Precisión de repetición de posición X e Y | ±0,02/m | milímetro |
Mesa máx.velocidad de movimiento | 24 | m/min |
Generador | poder diferente | |
forma de movimiento | Máquina tipo pórtico fijo, estructura ligera mixta | |
Manera de conducir | Husillo de bolas de precisión + guía lineal | |
Medida de seguridad | Protección completamente cerrada del área de corte |
Con protección integral de enclavamiento de seguridad |
sistema CNC | Pensilvania |
Importado de Alemania (no Hans láser fabricado en China) |
Protección contra choques del cabezal de corte |
Proteger el mecanismo del eje Z | |
Otros |
Escape de humo y polvo | |
Carro de recogida de chatarra | ||
El gabinete de control eléctrico está sellado contra el polvo y la humedad. | ||
iluminación del área de trabajo | ||
Cinta de advertencia de trabajo | ||
Funciones extendidas | Las interfaces generales de software y hardware están reservadas para la producción inteligente posterior | |
Método de instalación láser |
Fijado |
Marco de la cama |
Soldadura intercalada, todo el horno de recocido. |
sistema CNC |
Sistema CNC alemán de alto rendimiento con láser PA Composición: (1) con pantalla plana a color de 15 ″ (2) Función de ajuste de distancia interna (3) Función de lectura anticipada adaptativa (4)Tecnología avanzada de ajuste adaptativo (5) función de control de energía láser |
Servoaccionamiento | Yaskawa |
Tornillo rectificado de precisión | Sistema de protección de sellos y lubricación de riel THK de Japón |
Guías lineales | Guía de bola lineal de precisión THK de Japón |
Llevando |
Rodamientos de ángulo de empuje de precisión NSK de Japón |
cabezal de corte por láser | Diseño independiente con función especial para prolongar la vida útil de la lente de enfoque |
Componentes neumáticos |
SMC importado, Airtac Composición: (1)Válvula reductora de presión (2) válvula de mariposa, válvula de retención, válvula de bola (3) Relé de presión (4)Cilindro (5)Válvula solenoide (6)Tres piezas principales de neumática Tres sistemas de conversión automática de gas, controlados directamente por la biblioteca de procesos, sistema de corte de alta presión |
1) La estructura interna del láser de CO2 industrial DH-2200W es más compacta y de tamaño pequeño, lo que facilita la instalación de toda la máquina.
2) La bomba Roots importada tiene las ventajas de un tamaño pequeño, un rendimiento estable, un sistema de protección perfecto y puede funcionar a frecuencias más altas.
3) Excitación de fuente de alimentación de conmutación de tecnología totalmente digital única, alta eficiencia, tamaño pequeño, pequeño consumo interno, sin refrigeración por agua, ahorro de energía y bajo costo operativo.Diseño de fuente de alimentación de conmutación modular, protección sumergida en aceite para parte de alto voltaje.Muy buena solución a los problemas de aislamiento.Cada canal puede funcionar de forma independiente en el control.
4) El marco de soporte de la cavidad resonante producido por la introducción de la tecnología de la empresa alemana tiene buena estabilidad y no hay peligros ocultos de chispas de alta presión.No es necesario alinear los tubos de descarga y los electrodos para el mantenimiento y la sustitución.
actuación | Parámetro |
longitud de onda | 10.6um |
Potencia nominal de salida | 1500W |
Potencia de salida Máx. | ≥1600W |
Estabilidad de potencia de salida | ≤±2% continuo |
Rango ajustable de potencia de salida de onda continua |
20w~máx. |
Tamaño del punto | 18 mm |
modo |
TEM10*Polarización lineal de 45 ° al plano horizontal |
Rango ajustable de frecuencia de pulso | 0—1 KHz |
Rango ajustable de ancho de pulso | 100us—CW |
fuente de alimentación |
CA 380V±5%, 50Hz trifásico, tierra, 18KVA |
agua de refrigeración |
50 l/min, 0,4—0,5 Mpa, 20 ℃ La temperatura mínima debe estar por encima del punto de rocío. Impurezas sólidas:≤50um Dureza máxima del agua: 15 grados (estándar alemán) |
Temperatura ambiente | 12 ℃—30 ℃ |
humedad ambiental | ≤75% |
Consumo de gas |
≤35NL/h Pureza: 99.996% Reducción del consumo de gas si se reduce la potencia de salida |
Interfaz de trabajo externa del estado de trabajo del láser y sistema de control externo de potencia | Señal de conmutación digital |
Control externo de potencia de salida | Señal analógica 0-10V |
Misma indicación de trayectoria de luz | Sí |
Manera de trabajar | (CW), (pulso cerrado) |
Formación y Servicio Técnico
1 año de garantía
Durante el período de garantía, si el producto del contrato está dañado o no puede funcionar normalmente debido a nuestros procesos y materiales de fabricación, seremos responsables de reparar el producto del contrato de forma gratuita.El plazo de garantía es de 12 meses desde la fecha de aceptación definitiva del producto contratado o 13 meses desde la fecha de envío (primero en llegar, primero en ser atendido). Consumibles (dispositivos ópticos, bloques de seguridad, cuerpos cerámicos, puntas de corte, lubricantes, etc.) son consumibles normales en el trabajo diario, independientemente del período de garantía.
El precio anterior no incluye los gastos de envío internacional ni los billetes internacionales para técnicos.Si es necesario reemplazar el tubo láser durante el año de garantía de toda la máquina, somos responsables de los costos de envío nacionales y el cliente paga los costos de envío internacionales.
Lista de componentes clave del láser (GRADO SUPERIOR)
No. | Nombre | Fabricante | País |
Turbobomba | BECKER | Alemania | |
Bomba aspiradora | LEYBOLD | Alemania | |
Placa final de ajuste de cavidad resonante | Tecnología ROFIN-SINAR | Alemania | |
SOCIEDAD ANÓNIMA | DELTA/ALTA TECNOLOGÍA | Taiwán | |
ventilador de jaula de ardilla | Alemania | ||
Sonda de potencia | IMPORTADO | ||
Pantalla táctil | DELTA/ALTA TECNOLOGÍA | Taiwán | |
Lente y espejo | II-VI | EE.UU | |
Fuente de alimentación conmutada | Tecnología ROFIN-SINAR | Alemania |
