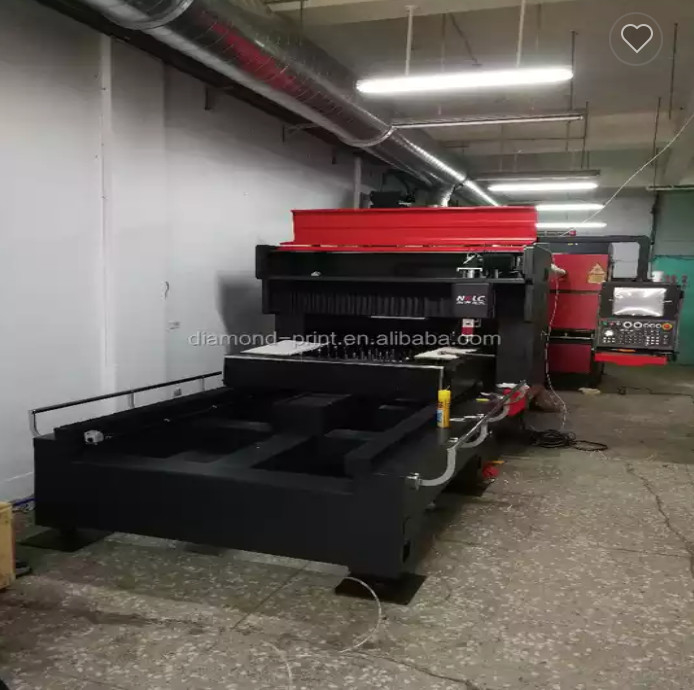

Máquina de corte por láser para la fabricación de troqueles

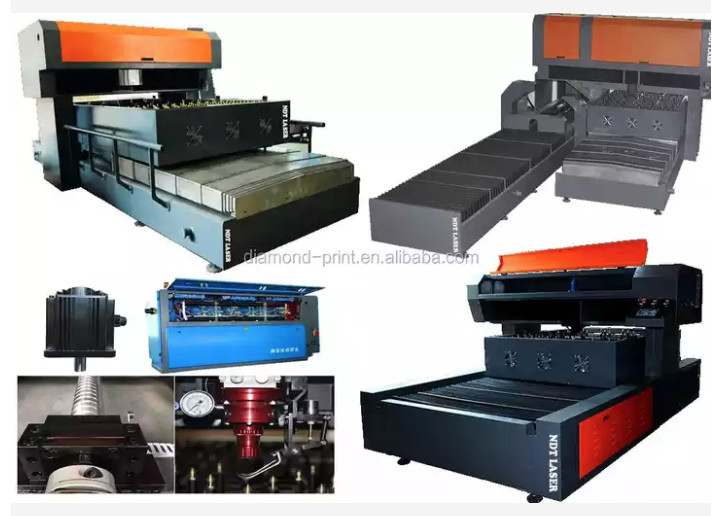

Serie de productos de máquinas de corte por láser:
1. La máquina herramienta adopta un diseño de estructura de pórtico, lo que hace que la máquina herramienta sea más estable y confiable, y tiene un tamaño pequeño.
2. Máquina de corte por láser de conmutación automática para metales y no metales, realiza realmente una máquina para múltiples usos.
3. Uso de husillo de bolas de precisión y guía lineal como elementos de transmisión, alta precisión, velocidad rápida, velocidad máxima de funcionamiento (sin carga) 24 m / min, precisión de posicionamiento ± 0,03 mm / m, precisión de posicionamiento repetido ± 0,01 mm.
4. Usando el sistema de control numérico especial láser PA, combinando el láser y el sistema de control de la máquina herramienta en uno.Con el desarrollo de HMI, CNC y PLC, de acuerdo con el método más avanzado del mundo, usando WINDOWS como plataforma operativa, corte orientado por láser desarrollado de forma independiente El sistema operativo de la máquina integra funciones de control de energía patentadas de corte por láser, funciones de operación de la máquina, funciones de operación láser, biblioteca de procesos de corte experto, diagnóstico remoto y otras funciones.
Modelo de máquina de corte por láser: HY-2512-S2200
|
máx.tamaño de corte |
2500×1250 | milímetro |
| eje x | 2550 | milímetro |
| eje Y | 1250 | milímetro |
| eje Z | 100 | milímetro |
|
Precisión de posición de los ejes X e Y |
±0,03/m | milímetro |
| Precisión de repetición de posición X e Y | ±0,02/m | milímetro |
| Mesa máx.velocidad de movimiento | 24 | m/min |
| Generador | poder diferente | |
| forma de movimiento | Máquina tipo pórtico fijo, estructura ligera mixta | |
| Manera de conducir | Husillo de bolas de precisión + guía lineal | |
| Medida de seguridad | Protección completamente cerrada del área de corte |
Con protección integral de enclavamiento de seguridad |
| sistema CNC | Pensilvania |
Importado de Alemania (no Hans láser fabricado en China) |
|
Protección contra choques del cabezal de corte |
Proteger el mecanismo del eje Z | |
|
Otros |
Escape de humo y polvo | |
| Carro de recogida de chatarra | ||
| El gabinete de control eléctrico está sellado contra el polvo y la humedad. | ||
| iluminación del área de trabajo | ||
| Cinta de advertencia de trabajo | ||
| Funciones extendidas | Las interfaces generales de software y hardware están reservadas para la producción inteligente posterior | |
|
Método de instalación láser |
Fijado |
| Marco de la cama |
Soldadura intercalada, todo el horno de recocido. |
| sistema CNC |
Sistema CNC alemán de alto rendimiento con láser PA Composición: (1) con pantalla plana a color de 15 ″ (2) Función de ajuste de distancia interna (3) Función de lectura anticipada adaptativa (4)Tecnología avanzada de ajuste adaptativo (5) función de control de energía láser |
| Servoaccionamiento | Yaskawa |
| Tornillo rectificado de precisión | Sistema de protección de sellos y lubricación de riel THK de Japón |
| Guías lineales | Guía de bola lineal de precisión THK de Japón |
| Llevando |
Rodamientos de ángulo de empuje de precisión NSK de Japón |
| cabezal de corte por láser | Diseño independiente con función especial para prolongar la vida útil de la lente de enfoque |
| Componentes neumáticos |
SMC importado, Airtac Composición: (1)Válvula reductora de presión (2) válvula de mariposa, válvula de retención, válvula de bola (3) Relé de presión (4)Cilindro (5)Válvula solenoide (6)Tres piezas principales de neumática Tres sistemas de conversión automática de gas, controlados directamente por la biblioteca de procesos, sistema de corte de alta presión |
1) La unidad de gas avanzada se utiliza para ajustar automáticamente la cantidad de gas mezclado a través de la potencia y luego fluir hacia el área de amortiguamiento y luego ingresar a la cavidad.Tener carga rápida, bombeo rápido y plazos solares.
2) Excelente estabilidad térmica El diseño de la cavidad resonante protege todas las lentes en la cavidad, prolongando la vida útil de la lente y asegurando la potencia del láser y la estabilidad del modo.Además, la cavidad tiene una estructura simple, fácil alineación y un alto factor de seguridad.
3) Todas las funciones del láser, incluida la programación de generadores de impulsos, el cambio de presión en la cavidad y el mantenimiento diario, son manejadas por un software de interfaz, que es fácil de operar.Ahora se ha integrado en el sistema de control de la máquina herramienta para lograr un control de la máquina verdaderamente integrado y una comunicación digital completa con el láser.
4) La máquina herramienta puede seleccionar directamente una variedad de modos de trabajo láser a través del bus.La combinación de súper pulso, pulso de puerta y onda continua se puede combinar arbitrariamente para cumplir con varios requisitos de procesamiento complejos
| actuación | Parámetro |
| longitud de onda | 10.6um |
| Potencia nominal de salida | 1500W |
| Potencia de salida Máx. | ≥1600W |
| Estabilidad de potencia de salida | ≤±2% continuo |
|
Rango ajustable de potencia de salida de onda continua |
20w～máx. |
| Tamaño del punto | 18 mm |
| modo |
TEM10*Polarización lineal de 45 ° al plano horizontal |
| Rango ajustable de frecuencia de pulso | 0—1 KHz |
| Rango ajustable de ancho de pulso | 100us—CW |
| fuente de alimentación |
CA 380V±5%, 50Hz trifásico, tierra, 18KVA |
| agua de refrigeración |
50 l/min, 0,4—0,5 Mpa, 20 ℃ La temperatura mínima debe estar por encima del punto de rocío. Impurezas sólidas:≤50um Dureza máxima del agua: 15 grados (estándar alemán) |
| Temperatura ambiente | 12 ℃—30 ℃ |
| humedad ambiental | ≤75％ |
| Consumo de gas |
≤35NL/h Pureza: 99.996％ Reducción del consumo de gas si se reduce la potencia de salida |
| Interfaz de trabajo externa del estado de trabajo del láser y sistema de control externo de potencia | Señal de conmutación digital |
| Control externo de potencia de salida | Señal analógica 0-10V |
| Misma indicación de trayectoria de luz | Sí |
| Manera de trabajar | (CW), (pulso cerrado) |
Formación y Servicio Técnico:
1 año de garantía
Durante el período de garantía, si el producto del contrato está dañado o no puede funcionar normalmente debido a nuestros procesos y materiales de fabricación, seremos responsables de reparar el producto del contrato de forma gratuita.
HY-2512-S1000/1500/2200 Componentes básicos:
Parte principal de la máquina: una máquina herramienta y un generador láser
Accesorios:
un enfriador láser,
un conjunto de ventiladores de succión y tuberías,
un conjunto de filtros de precisión,
un conjunto de marcos de ajuste láser bidimensionales,
un conjunto de sistemas de guía de luz externa,
un conjunto regulador de 75 kW y otros pequeños accesorios
Lista de componentes clave del láser (GRADO SUPERIOR)
| No. | Nombre | Fabricante | País |
| Turbobomba | BECKER | Alemania | |
| Bomba aspiradora | LEYBOLD | Alemania | |
| Placa final de ajuste de cavidad resonante | Tecnología ROFIN-SINAR | Alemania | |
| SOCIEDAD ANÓNIMA | DELTA/ALTA TECNOLOGÍA | Taiwán | |
| ventilador de jaula de ardilla | Alemania | ||
| Sonda de potencia | IMPORTADO | ||
| Pantalla táctil | DELTA/ALTA TECNOLOGÍA | Taiwán | |
| Lente y espejo | II-VI | EE.UU | |
| Fuente de alimentación conmutada | Tecnología ROFIN-SINAR | Alemania |
