generador de flujo rápido de la cortadora del laser 2200W del CNC del 1.8M/Min para la fabricación de Dieboard
Dieboard que hace la cortadora del laser del CNC
,cortadora del laser 2200W
,cortadora del tubo del laser del CNC
Máquina de corte por láser con generador de flujo rápido de 1000/1500/2200 W, velocidad de 1,8 M/min para fabricación de tableros de troquel
Serie de productos de máquinas de corte por láser:
Configuración y parámetros detallados de la máquina de corte por láser
1. La máquina herramienta adopta un diseño de estructura de pórtico, lo que hace que la máquina herramienta sea más estable y confiable, y tiene un tamaño pequeño.
2. Máquina de corte por láser de conmutación automática para metales y no metales, realiza realmente una máquina para múltiples usos.
3. Uso de husillo de bolas de precisión y guía lineal como elementos de transmisión, alta precisión, velocidad rápida, velocidad máxima de funcionamiento (sin carga) 24 m/min, precisión de posicionamiento ± 0,03 mm/m, precisión de posicionamiento repetido ± 0,01 mm.
4. Usando el sistema de control numérico especial láser PA, combinando el láser y el sistema de control de la máquina herramienta en uno.Con el desarrollo de HMI, CNC y PLC, de acuerdo con el método más avanzado del mundo, utilizando WINDOWS como plataforma operativa, corte orientado por láser desarrollado de forma independiente El sistema operativo de la máquina integra funciones de control de energía patentadas de corte por láser, funciones de operación de la máquina, funciones de operación láser, biblioteca de procesos de corte experto, diagnóstico remoto y otras funciones.
5. Equipado con programación automática CAD / CAM dedicada y software de anidamiento automático, que es conveniente para dibujar y programar en producción, y ahorra materias primas al máximo y personaliza funciones especiales del proceso de corte.
6. Se adopta un sistema de eliminación de polvo simultáneo para las áreas superior e inferior.Los desechos de corte caen de la tolva al carro de desechos, lo cual es conveniente para que el operador los limpie con regularidad.
Modelo de máquina de corte por láser: HY-2512-S2200
- Parámetros técnicos relacionados de este modelo:
|
máx.tamaño de corte |
2500×1250 | milímetro |
| eje x | 2550 | milímetro |
| eje Y | 1250 | milímetro |
| eje Z | 100 | milímetro |
|
Precisión de posición de los ejes X e Y |
±0,03/m | milímetro |
| Precisión de repetición de posición X e Y | ±0,02/m | milímetro |
| Mesa máx.velocidad de movimiento | 24 | m/min |
| Generador | poder diferente | |
| forma de movimiento | Máquina tipo pórtico fijo, estructura ligera mixta | |
| Manera de conducir | Husillo de bolas de precisión + guía lineal | |
| Medida de seguridad | Protección completamente cerrada del área de corte |
Con protección integral de enclavamiento de seguridad |
| sistema CNC | Pensilvania |
Importado de Alemania (no Hans láser fabricado en China) |
|
Protección contra choques del cabezal de corte |
Proteger el mecanismo del eje Z | |
|
Otros |
Escape de humo y polvo | |
| Carro de recogida de chatarra | ||
| El gabinete de control eléctrico está sellado contra el polvo y la humedad. | ||
| iluminación del área de trabajo | ||
| Cinta de advertencia de trabajo | ||
| Funciones extendidas | Las interfaces generales de software y hardware están reservadas para la producción inteligente posterior | |
|
Método de instalación láser |
Fijado |
- Lista de configuración detallada del dispositivo
| Marco de la cama |
Soldadura intercalada, todo el horno de recocido. |
| sistema CNC |
Sistema CNC alemán de alto rendimiento con láser PA Composición: (1) con pantalla plana a color de 15 ″ (2) Función de ajuste de distancia interna (3) Función de lectura anticipada adaptativa (4)Tecnología avanzada de ajuste adaptativo (5) función de control de energía láser |
| Servoaccionamiento | Yaskawa |
| Tornillo rectificado de precisión | Sistema de protección de sellos y lubricación de riel THK de Japón |
| Guías lineales | Guía de bola lineal de precisión THK de Japón |
| Llevando |
Rodamientos de ángulo de empuje de precisión NSK de Japón |
| cabezal de corte por láser | Diseño independiente con función especial para prolongar la vida útil de la lente de enfoque |
| Componentes neumáticos |
SMC importado, Airtac Composición: (1)Válvula reductora de presión (2) válvula de mariposa, válvula de retención, válvula de bola (3) Relé de presión (4)Cilindro (5)Válvula solenoide (6)Tres piezas principales de neumática Tres sistemas de conversión automática de gas, controlados directamente por la biblioteca de procesos, sistema de corte de alta presión |
tecnica lasercaracteristicas cal

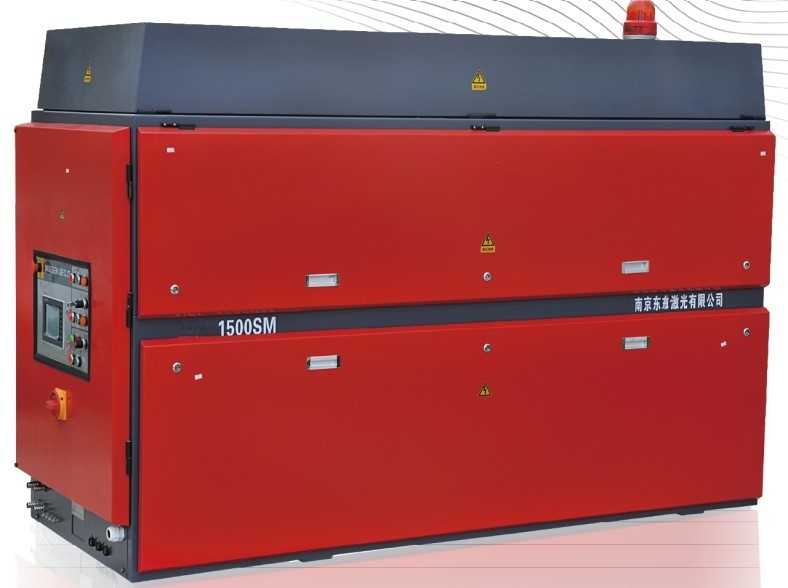

1) La estructura interna del láser de CO2 industrial DH-2200W es más compacta y de tamaño pequeño, lo que facilita la instalación de toda la máquina.
2) La bomba Roots importada tiene las ventajas de un tamaño pequeño, un rendimiento estable, un sistema de protección perfecto y puede funcionar a frecuencias más altas.
3) Excitación de fuente de alimentación de conmutación de tecnología totalmente digital única, alta eficiencia, tamaño pequeño, pequeño consumo interno, sin refrigeración por agua, ahorro de energía y bajo costo operativo.Diseño de fuente de alimentación de conmutación modular, protección sumergida en aceite para parte de alto voltaje.Muy buena solución a los problemas de aislamiento.Cada canal puede funcionar de forma independiente en el control.
4) El marco de soporte de la cavidad resonante producido por la introducción de la tecnología de la empresa alemana tiene buena estabilidad y no hay peligros ocultos de chispas de alta presión.No es necesario alinear los tubos de descarga y los electrodos para el mantenimiento y la sustitución.
5) La unidad de gas avanzada se utiliza para ajustar automáticamente la cantidad de gas mezclado a través de la potencia y luego fluir hacia el área de amortiguamiento y luego ingresar a la cavidad.Tener carga rápida, bombeo rápido y plazos solares.
6) Excelente estabilidad térmica El diseño de la cavidad resonante protege todas las lentes en la cavidad, prolongando la vida útil de la lente y asegurando la potencia del láser y la estabilidad del modo.Además, la cavidad tiene una estructura simple, fácil alineación y un alto factor de seguridad.
| actuación | Parámetro |
| longitud de onda | 10.6um |
| Potencia nominal de salida | 1500W |
| Potencia de salida Máx. | ≥1600W |
| Estabilidad de potencia de salida | ≤±2% continuo |
| Rango ajustable de potencia de salida de onda continua | 20w～máx. |
| Tamaño del punto | 18 mm |
| modo | TEM10*Polarización lineal de 45 ° al plano horizontal |
| Rango ajustable de frecuencia de pulso | 0—1 KHz |
| Rango ajustable de ancho de pulso | 100us—CW |
| fuente de alimentación | CA 380V±5%, 50Hz trifásico, tierra, 18KVA |
| agua de refrigeración |
50 l/min, 0,4—0,5 Mpa, 20 ℃ La temperatura mínima debe estar por encima del punto de rocío. Impurezas sólidas:≤50um Dureza máxima del agua: 15 grados (estándar alemán) |
| Temperatura ambiente | 12 ℃—30 ℃ |
| humedad ambiental | ≤75％ |
| Consumo de gas |
≤35NL/h Pureza: 99.996％ Reducción del consumo de gas si se reduce la potencia de salida |
| Interfaz de trabajo externa del estado de trabajo del láser y sistema de control externo de potencia | Señal de conmutación digital |
| Control externo de potencia de salida | Señal analógica 0-10V |
| Misma indicación de trayectoria de luz | Sí |
| Manera de trabajar | (CW), (pulso cerrado) |
Formación y Servicio Técnico
1 año de garantía
Durante el período de garantía, si el producto del contrato está dañado o no puede funcionar normalmente debido a nuestros procesos y materiales de fabricación, seremos responsables de reparar el producto del contrato de forma gratuita.El plazo de garantía es de 12 meses a partir de la fecha de aceptación definitiva del producto contratado o de 13 meses a partir de la fecha de envío (primero en llegar, primero en ser atendido). Consumibles (dispositivos ópticos, bloques de seguridad, cuerpos cerámicos, puntas de corte, lubricantes, etc.) son consumibles normales en el trabajo diario, independientemente del período de garantía.
El precio anterior no incluye los gastos de envío internacional ni los billetes internacionales para técnicos.Si es necesario reemplazar el tubo láser durante el año de garantía de toda la máquina, somos responsables de los costos de envío nacionales y el cliente paga los costos de envío internacionales.
HY-2512-S1000/1500/2200 Componentes básicos:
Parte principal de la máquina: una máquina herramienta y un generador láser
Accesorios:
un enfriador láser,
un conjunto de ventiladores de succión y tuberías,
un conjunto de filtros de precisión,
un conjunto de marcos de ajuste láser bidimensionales,
un conjunto de sistemas de guía de luz externa,
un conjunto regulador de 75 kW y otros pequeños accesorios
Lista de componentes clave del láser (GRADO SUPERIOR)
| No. | Nombre | Fabricante | País |
| Turbobomba | BECKER | Alemania | |
| Bomba aspiradora | LEYBOLD | Alemania | |
| Placa final de ajuste de cavidad resonante | Tecnología ROFIN-SINAR | Alemania | |
| SOCIEDAD ANÓNIMA | DELTA/ALTA TECNOLOGÍA | Taiwán | |
| ventilador de jaula de ardilla | Alemania | ||
| Sonda de potencia | IMPORTADO | ||
| Pantalla táctil | DELTA/ALTA TECNOLOGÍA | Taiwán | |
| Lente y espejo | II-VI | EE.UU | |
| Fuente de alimentación conmutada | Tecnología ROFIN-SINAR | Alemania |
-
