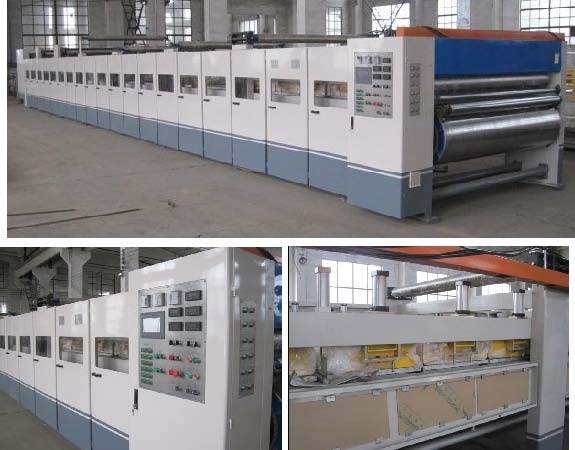

Cadena de producción acanalada de equipo de la prensa del tablero de papel de la capa de alta velocidad pre
CORRUGADOR--Tipo: Capa WJ1800-150-5
NO | LISTA DE LAS MÁQUINAS | CANTIDAD |
1 |
Soporte de rollo de molino hidráulico ZJ-V5 – Rollo de molino de papel de la ayuda dos Dia.1500mm – Incluyendo pista y la carretilla para lleve el rollo de molino de papel |
5 SISTEMAS |
2 | Precalentador (RG) Ø 600m m | 2 SISTEMAS |
3 | Condición previa Ø 600m m | 2 SISTEMAS |
4 |
Solo Facer sin dedos (SF-320c) – Rodillo de ondulación Dia.320mm, con el tambor. – Presione el rodillo Dia.325mm, con el tambor. -- Sistema del conductor del cardán – Pantalla táctil y sistema de control del PLC -- Termine la unidad del pegamento controlada por la pantalla táctil |
2 SISTEMAS |
5 |
Puente de arriba doble – Control de tensión doble del vacío – Control de papel eléctrico de la manera |
1 SISTEMA |
6 | Precalentador triple (RG) Ø900mm | 1 SISTEMA |
7 |
Máquina del pegamento del duplex de GM-C -- Tratamiento grabado en relieve y plateado del rodillo del pegamento --Sistema independiente del conductor --Pantalla táctil y sistema de control del PLC |
1 SISTEMA |
8 |
Facer doble del panadero (SM-C) – Incluyendo la correa de algodón de la calidad 1set – incluyendo soporte del rodillo impulsor -- placas solares de including16pcs (el 16x600MM) -- termine la cubierta e incluir la barra completa de la prensa |
1 SISTEMA |
9 |
Marcador fino ZQS de la cortadora de la cuchilla – 4 cuchillos de la cortadora y ruedas determinados del despepitador de 6 sistemas – cuchillos de pulido automáticos |
1SET |
10 |
Cortador cruzado helicoidal doble de N.C – Con el sistema informático servo completo de Alemania – Custodia de la orden 999 |
1 SISTEMA |
11 |
Entrega de papel doble de la hoja – con el ordenador del cálculo automático – la longitud de entrega de papel máxima 3000m m |
1 SISTEMA |
12 | Sistema de tubo interno de vapor | 1 SISTEMA |
13 | Sistema eléctrico interno | 1 SISTEMA |
14 | Pegamento que hace el sistema | 1 SISTEMA |
OPCIÓN | Marcador de la cortadora de N.C (automatizado) |
--Motor servo y servocontrol llenos | |
--4 ruedas determinados hacia fuera, 5 cuchillos de la cortadora y del despepitador de 8 sistemas | |
-- “cero" líneas del marcador |
GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer
|
1800m m |
|
1850m m |
|
150m/min |
|
120-130m/min |
|
B, C, E |
Trabajo. presión: Presión máxima |
3000kg/hour 1.0-1.1MPa 1.3Mpa |
|
380V, 50Hz, trifásico |
|
180kwforgeneralcondition |
|
75 metros. |
Especificación principal del ※ de la cadena de producción
TIPO: Cadena de producción acanalada del tablero de papel del Ⅱ de WJ150-1800-
1, anchura máxima del cartón: 1800m m
2, velocidad de diseño: 150mm/min
3, velocidad económica: 120-130m/min
observación: petición de papel como siguen: (Temperatura superficial del equipo un than172℃ no más bajo) humedad que grada B no más baja de papel del papel del ﹡ del grado del ﹡: el 11%±2%
papel del trazador de líneas del ﹡: 100-250g/m2
papel acanalado del ﹡: 100-200g/m2
4, flauta: C, B, E (según la petición de usuario)
5, petición del vapor:
capacidad del vapor del ﹡: 3000Kg/Hr
presión del vapor del ﹡: 1.25Mpa
presión de trabajo del vapor del ﹡: 0.8-1.1Mpa
6, energía eléctrica: fase de 380V 50Hz 3
7, poder total: sobre la petición de trabajo del poder 180KW: sobre 140KW (velocidad completa)
8, petición del taller: los 80m×15m×8m (según el dibujo de fundación)
9, dirección de papel: según la petición de usuario
El usuario prepara piezas
1, caldera: tubo 1,25 de vapor determinado del Mpa de la presión de la caldera de vapor 3000Kg/Hr una
2, compresor de aire, tubo de aire, tubo del pegamento
3, energía eléctrica, cable eléctrico y tubo de la alimentación principal al gabinete de control
4, agua, tubo de agua y cubo del agua
5, fundación del agua, energía eléctrica y aire
6, papel, almidón, soda cáustica y bórax
7, aceite de la máquina, lubrican el aceite y la crema, aceite hidráulico.
8, alojamiento y alimentación para los ingenieros de instalación y trabajo para la instalación.

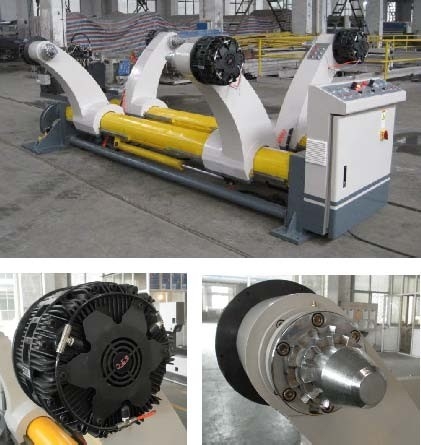

Soporte de rollo de molino hidráulico
Embrague neumático del freno y de la primavera
Especificación:
Anchura de trabajo máxima | 1800m m |
Anchura de trabajo mínima | 900m m |
Diámetro máximo del molino de papel | 1500m m |
Presión neumática de trabajo máxima: | 0.6-0.9Mpa |
Requisitos de alimentación: | 380V, 50Hz |
La longitud de la pista para lleva el molino de papel | 6000m m |
Introducción de la máquina:
* Tipo del oscilación.
* Diámetro de papel máximo del rollo: 1500m m
longitud: 900-1800m m
* Afianzando el rollo con abrazadera de papel, moviéndose de derecha a izquierda, el up-down de los brazos y la rotación del rollo del papel es hidráulicos actuado.
* Apoye dos rodillos de papel mientras tanto, uno está trabajando, y otro está para el recambio.
* Adopta el “embrague de la primavera”.
* Tensión de papel controlada por el freno de disco neumáticamente actuado, fijando la tensión fácilmente.
Precalentador
Especificación:
Anchura de trabajo máxima | 1800m m |
Presión de trabajo máxima del vapor: | 1.0-1.3Mpa |
Temperatura del vapor | 160-210centigrade |
Requisitos de alimentación: | 380V, 50Hz |
Diámetro del rodillo de calefacción | 600/900m m |
El ángulo del abrigo ajusta la gama | 360degree |
Diámetro del rodillo del abrigo | 115m m |
Introducción de la máquina:
* Pulido exacto y cromado la superficie del rodillo de calefacción y del rodillo del abrigo, liso y brillante.
* El rodillo de calefacción adopta el producto profesional del fabricante, pasajero el texto del recipiente del reactor de la nación.
* El rodillo de calefacción y el rodillo del abrigo adopta el tratamiento de la galjanoplastia.
* El ángulo motorizado del abrigo puede ser traje para diversa velocidad; El resultado exacto del precalientamiento se puede ajustar, área del precalientamiento sea ajustado por el motor eléctrico
* Rodillo del abrigo: el 2sets, el un rodillo del arreglo, y el otro rodillo un flotante.
* Adopta la estructura del sello de la mariposa en dos lados, ahorra el vapor y mejora eficacia de la calefacción.
* Adopta método especial del lacre, sigue en primer lugar método del lacre del grado en China, pasajera el texto del lacre de China, con el certificado.

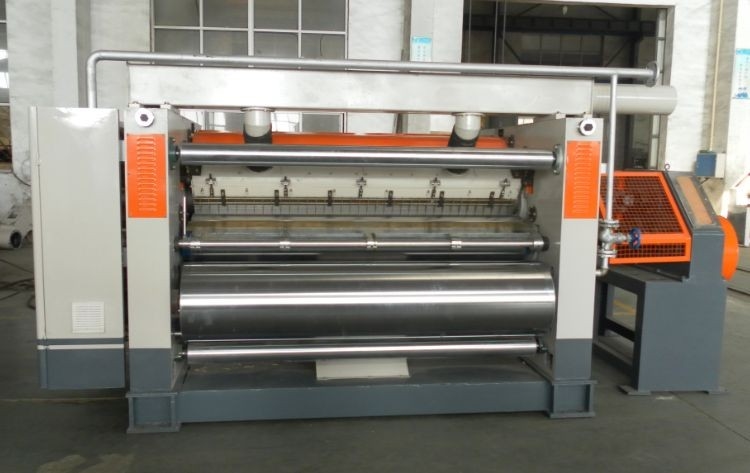

Tipo sin dedos de alta velocidad solo Facer SF 320C
FLAUTA DEL CAMBIO DEL *EASY
SISTEMA DE CONTROL DE LA PANTALLA DEL *TOUCH
EL *MOTORIZED AJUSTA CONTROL DE LA UNIDAD Y DEL INVERSOR DEL PEGAMENTO
* Sistema del conductor del cardán. Caja con engranaje individual de la impulsión
Especificación:
Velocidad máxima de la máquina | 150m/min |
Velocidad económica | 130m/min |
Anchura de trabajo máxima | 1600m m |
Presión de trabajo máxima del vapor: | 1.0-1.3Mpa |
Temperatura del vapor | 160-210 centígrado |
Requisitos de alimentación: | 380V, 50Hz |
Diámetro del rodillo acanalado | 320m m |
Diámetro del rodillo de la prensa. | 325m m. |
Diámetro del rodillo del precalentador | 360m m |
Diámetro del rodillo del pegamento | 242m m |
Diámetro del rodillo del doctor | 125m m |
Introducción de la máquina:
-- DesignSpeed: 150m/min
-- Rodillo acanalado: φ320mm
— El tipo sin dedos solo facer, el rodillo acanalado superior y más bajo de la succión del vacío hecho del acero de aleación 48CrMo, con el tratamiento duro, la dureza está sobre HRC58o-60o. La superficie es tratada bien por la rutina y el cromo plateado.
– El rodillo acanalado superior y más bajo es ensambladura de la unidad, los rodillos acanalados conjunto que el grupo puede ser movimiento y reemplazo rápido, de cambiar el tipo de la flauta rápidamente.
– La sección del pegamento es ensambladura de la unidad, sección entera se puede mover por la pista, tiempo de mantenimiento de la reserva.
– El motor de la conversión de frecuencia como impulsión principal, caja de engranajes independiente conecta con el eje de tres cardanes, inversor para hacer paso menos regulación de la velocidad para el poder de la reserva, y para guardar un conector de la comunicación para la gestión de producción
– El tipo inmerso en aceite que lubrica para reducir ruido guarda el correr del establo, prolonga la vida del uso del engranaje.
-- Adopte la división motorizada anchura del pegamento para hacer juego la anchura de papel. El motor corriente ocioso para el rollo de aplicador del pegamento evita el pegamento seco. El ajuste para el hueco entre el rodillo del pegamento y el rodillo del doctor por eléctrico o manual es opcional, Digitaces leídos para el hueco entre el rollo del pegamento y el rollo de doctor es opcional.
-- Ajuste para el rodillo acanalado, el rodillo de presión, y el rodillo del pegamento por el sistema neumático.
-- Con el precalentador para el papel del trazador de líneas y el dispositivo del espray del vapor para el papel medio
-- El llevar para los rodillos acanalados y el rodillo de presión adoptan la grasa lubricante da alta temperatura para guardar el correr suavemente y durable.
Puente de arriba
-- control de papel control-Eléctrico de la manera de la tensión del vacío
Máquina de Gluer del duplex de GM-C (sistema del PLC y de la pantalla táctil)
* MOTORIZADO AJUSTE EL CONTROL DE LA UNIDAD Y DEL INVERSOR DEL PEGAMENTO
Especificación:
Velocidad máxima de la máquina | 150m/min |
Velocidad económica | 120--150m/min |
Anchura de trabajo máxima | 1800m m |
Presión de trabajo máxima del vapor: | 1.0-1.3Mpa |
Temperatura del vapor | 160-210centigrade |
Requisitos de alimentación: | 380V, 50Hz |
Diámetro del rodillo del pegamento | 269m m |
Diámetro del rodillo del precalentador | 380m m |
Diámetro del rodillo del doctor | 140m m |
Introducción de la máquina:
- El rollo de aplicador grabado de la alta precisión asegura el uso uniforme del pegamento y menos consumo del pegamento
- Presionando el rodillo mecanografíe con alta eficacia de la fabricación, control, fáciles neumáticos y ayune para actuar.
- el sistema de alimentación de Auto-circulación del pegamento se aplica para evitar el depósito del pegamento
- Conductor independiente del control de motor del inversor.
- El dispositivo del uno mismo-precalientamiento acelera el pegamento que se gelifica y crea un enlace más fuerte del pegamento
FACER DOBLE PESADO
Especificación:
Velocidad máxima de la máquina | 180m/min |
Velocidad económica | 150m/min |
Anchura de trabajo máxima | 1800m m |
Presión de trabajo máxima del vapor: | 1.0-1.3Mpa |
Temperatura del vapor | 160-210centigrade |
Requisitos de alimentación: | 380V, 50Hz |
Anchura de la placa solar | 600m m |
Número de placa solar | 16pcs |
Presione el sistema de la barra | Barra llena de la prensa |
Diámetro del rodillo de la prensa | 60m m |
Grueso de la correa | 10m m |
Introducción de la máquina:
* Placa solar: 1900m m (L)×600mm (W)×180mm (H)×16pcs
Hecho de la placa de acero, placa polaca.
* Tubo de vapor para la placa solar, dividido en 6 secciones respectivamente.
* La temperatura de calefacción para cada sección se puede controlar independientemente.
* Para ajustar la tensión de la correa de algodón superior con: un dispositivo de ajuste neumático determinado,
Cilindro del aire: movimiento de dia.160mm x 250m m.
* Para ajustar la tensión de una correa de algodón más baja con: un dispositivo de ajuste manual determinado.
* Para dirigir la correa de algodón superior con: un dispositivo de ajuste eléctrico determinado.
-- CONDUCTOR OLLSTAND 1SET
* Rodillo superior: dia.640mm×1900mm (l) envuelto por el scloth de desgaste-resistencia del asbesto.
* Baje el rodillo: dia.640mm×1900mm (l) envuelto por el paño de desgaste-resistencia del amianto.
* Rodillo de pellizco de la correa de algodón: dia.320mm×1900mm (rodillo cada uno de L)×2pcs uno para superior y baja, envuelto por el paño de desgaste-resistencia del amianto.
* sistema lubricante de la Inmersión-alimentación para la caja de engranajes.
-- Temperatura 220 del grueso 10m m Max. Working de la CORREA de ALGODÓN 1SET centígrada
MARCADOR FINO DE LA CORTADORA DE LA CUCHILLA
ESPECIFICACIÓN
Anchura | 1850m m |
Poder del motor | 8.8kw (4electricmotory) |
Dimensiones del contorno | 2640mm×1040mm×2200m m |
Rajar modo | cuchilla 4 |
Número de Dinting | 6 líneas |
Anchura de Max. Slitting | 1850m m |
Min. Rajar anchura | 125m m |
Planta de fabricación velocidad | 80-150m/min |
Min. Anchura de Dinting | 50m m |
Anti-Desviación auto | ±70mm |
Introducción de la máquina:
- Este tipo de máquina está especialmente para la planta de fabricación en vez de los viejos tipos rmachine de la cuenta de la litera.
- Asegurar la sincronización que corre con la planta de fabricación
- A rajar el lado del cartón es ordenado, recto, liso y no-aplastante.
- Las cuchillas se pueden afilar manualmente o automáticamente.
- Cada cuchilla se puede controlar individualmente.
- Monitor colorido de la operación de la pantalla táctil, operación fácil y monitor visual.
- La anti-desviación automática, la máquina entera puede ser movimiento izquierdo y derecho reducir mucho más residuos
OPCIÓN:
MARCADOR de la CORTADORA de N.C (automatizado) — motor servo y servocontrol llenos
-- Ajuste inmediato: Impulsión individual del motor cada cuchilla y rueda durante la disposición – cambio automático de la orden puede ser logrado con los marcadores de la cortadora – herramientas automatizadas puestas – memoria de 999 órdenes
– Corrección motorizada o control automático de la tela de la célula de foto (raja de la desviación de la tela de la marca ---- para imprimir la cadena de producción)
-- Cuchilla automática – dispositivo de pulido – sistema de lubricante automático de la herramienta
-- Automáticamente sincronizando con la línea con la ayuda del control del PLC del sistema de vigilancia del ordenador
-- Los motores de la disposición del motor principal así como de la herramienta son frecuencia variable controlada
-- Las cuchillas finas, W6 o la aleación dura G8, sometidos a un tratamiento térmico con dureza más que 62HRC – cromo duro superficial – el anotar plateado rueda
-- Piezas eléctricas a ser TE (América), OMRON (Alemania), SIEMENS (Alemania) o FATEK (Taiwán)
-- – trituradora con el dispositivo de succión lateral pendiente del ajuste – despepitador rofile Varón-a-femenino de los CEROS que anota
CORTADOR CRUZADO HELICOIDAL DOBLE DE N.C
PANEL DE CONTROL
Anchura | 1800m m |
Longitud de corte | 500-9999m m |
Custodia de la orden | 999orders |
Precisión del corte | ±1mm |
Diámetro del rodillo del cuchillo | 210m m |
Velocidad de diseño máxima | 150m/min |
Velocidad económica | 150m/min |
Motor | Servo completo de la CA. |
Sistema de red | El ordenador puede ligar al sistema auto de CorrManagement, pero la información del sistema de gestión existente debe ser proporciona por la exhibición del usuario: -- Actual longitud de orden no, cantidad de la hoja – No. de orden siguiente, longitud, cantidad de la hoja -- Apresure, longitud real, fije la longitud, orden de la precolocación – cubra la cantidad del paso, cantidad del fall de la hoja |
Introducción de la máquina:
-- Velocidad de la máquina: 150m/min.
-- Longitud de corte: 500mm-9999m m.
-- Precisión del corte: ±1mm.
-- Utiliza la bomba de aceite independiente y el coordenada del filtro dos grupos de tubos de cobre para distribuir en la diversa posición de los engranajes para el aceite, la lubricación y refrescarse.
-- La estructura helicoidal del cuchillo, tipo consideró el cuchillo del diente, disminuye la obstrucción del corte, de poco ruido.
-- Tratamiento de la balanza: acero de aleación de alta calidad para el mango de las cuchillas, que ayuda a guardarlo buena estabilidad.
-- cartulina de la prensa de las ruedas de la Sun-forma en el transportador delantero y posterior. El transporte es estable y con incluso la presión, que evitan la cartulina causada o rota del atasco.
-- Este tipo de atajo apenas consume el que está de tercera energía compara con el cortador común con su estructura especial.
-- Exacto y ajustable en el engranaje del hueco asegure la lengüeta del filo exactamente. Balanceable corriente.
-- Sistema informático para guardar orden. Sistema antropomecánico NC de la conversación. Automático ajuste la velocidad del corte la especificación y haciendo juego de la cartulina. Los diversos mensajes de la producción de las pantallas de visualización. Consulte, modificación, adición estupenda y la orden de cancelación se puede llevar durante la máquina corriente.
-- Sistema de control del servicio de Alemania dentro del gabinete, a mantener el funcionamiento de la máquina rápido y estable
Entrega de papel doble de la hoja
ORDENADOR DEL CÁLCULO AUTOMÁTICO
Pegamento que hace el sistema
Especificación: Mezclador horizontal: 1 sistema, pote del portador 950L: 1 sistema, pegamento 350L que hace el pote del almacenamiento: 1 sistema, pote del almacenamiento del solo facer 1000L: pote del pegamento del transporte del solo facer de 2 sistemas (cadena de producción de 5 capas): 2 sistemas (cadena de producción de 5 capas) que pegan el pote del almacenamiento de la máquina: 1 pote de pegado determinado del transporte de la máquina: 1 sistema
Introducción de la máquina:
7. Después de la fabricación del final, el pegamento de sobra vuelve al pote del pegamento por la vez próxima de utilizar.
8. Fuente del fabricante que pega haciendo método.
Especificación de sistema eléctrico interna: Poder de trabajo: 380V, poder del control 50Hz: 220V, 50Hz podía según el comprador local ajustar, adopta productos estándar eléctricos locales. Introducción del sistema:
1. El elemento de control principal incluyó las máquinas del solo facer, facer doble, despepitador fino de las cortadoras de la cuchilla, NC cortado; haga la cadena de producción entera control de la coordinación
2. El control neumático y el control eléctrico compuestos aseguran el adelanto técnico de control de línea entero.
3. Cada grupo de la máquina todo el control independiente y coordinación tenidos controla el sistema dos, podría cumplir diversos requisitos en cosechadora del operateor actúa por separado. Fácil para actúe.
4. La cadena de producción equipada del sistema de alarma, coordina el trabajo entre los operadores.
5. Cada máquina toda podía mostrar a otra por separado la velocidad del funcionamiento de la máquina.
Especificación interna del sistema del vapor (tubo interno): Caldera: presión máxima de la caldera de 3 toneladas (caldera y tubo de vapor principal de la caldera al byuser del taller): 1,3 Presión de funcionamiento del Mpa: línea temperatura interna del tubo de 1,0 — 1,1 Mpa: 160-210 diámetro centígrado del tubo para la entrada y la salida: 48m m, introducción del sistema de 32m m:
1. La fuente de calor de la fuente para la cadena de producción entera, asegura temperatura y el establo de la presión.
2. Cada de la máquina del grupo de la fuente del vapor independiente por separado, fáciles ajustar y ahorrar energía.
3. Ajustó la presión para controlar temperatura del trabajo, con el metro para mirar los detalles.
4. Cada unidad del dren con vaciar el dispositivo, hace el fresco después de que fabricación del final.
5. Cada tubo adopta la tubería de acero inconsútil, asegura seguridad en la fabricación.
6. Cada polvo de barnizado superficial de la pintura antioxidante y del aluminio del tubo, mancha el tratamiento de la impermeabilización.
Instalación y entrenamiento:
-- 20 días para la instalación, el vendedor enviará a 1-2 ingenieros a la fábrica del comprador para instala la cadena de producción acanalada del tablero de papel.
-- 15 días para el operador de entrenamiento
-- La carretilla elevadora, energía eléctrica, cable eléctrico del gabinete de control lectric de Maine al gabinete de control de línea de la producción acanalada del cartón debe llevar extendido por el comprador.
-- la caldera de la calefacción de vapor será arreglada por el comprador antes de la instalación.
Fundación:
-- El dibujo de fundación será enviado al comprador después de consigue el anticipo.
Persona de Contacto: Mr. Francois Ni
Teléfono: 008618017582628
Fax: 86-21-51564107
